SF12 7 Pin Circular Plug Socket IP67 Push-Pull All Metal

Main parameter
Wiring ModeSolder Type
Installation ModeFlange Type
Pins 7pin
MaterialAll Metal
Rated Current5A
Rated Voltage125V
Wire Range≤0.75²/18AWG
Protection LevelIP67
Part NoSF12J704-SF12K701-SF12K704-SF12J701
Product Specifications
Product features Product parameters Product size Product recommendations Product application
Product features

Circular Connector Circular Connector Circular Connector Circular Connector Circular Connector Circular Connector Circular Connector Circular Connector Circular Connector Circular Connector Circular Connector

Product parameters
Pin 2 3 4 5 6 7 9
Rated Current(A) 13A 13A 5A 5A 5A 5A 3A
Contact Diameter Φ1.5*2 Φ1.5*3 Φ1.0*4 Φ1.0*5 Φ1.0*7 Φ1.0*7 Φ0.8*9
Rated Voltage(ac.v) 250V 250V 200V 180V 125V 125V 125V
Withstand Voltage(AC,V)1 min 1500V 1500V 1500V 1000V 1000V 1000V 1000V
Contact Resistance mΩ 2.5 2.5 2.5 5 5 5 10
Welding Wire Gauge mm²/AWG ≤2/14 ≤2/14 ≤2/14 ≤0.75/18 ≤0.75/18 ≤0.75/18 ≤0.5/20

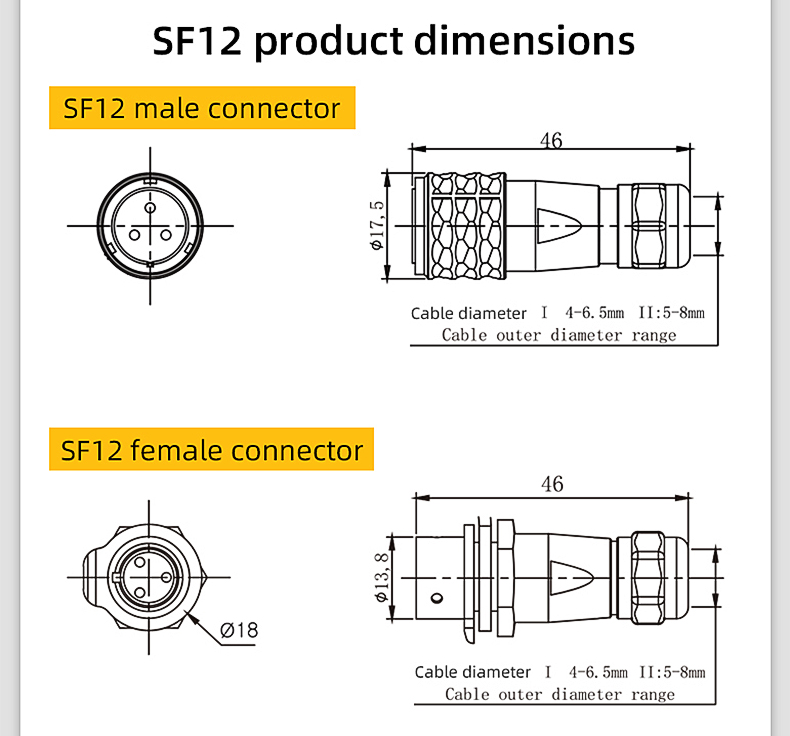

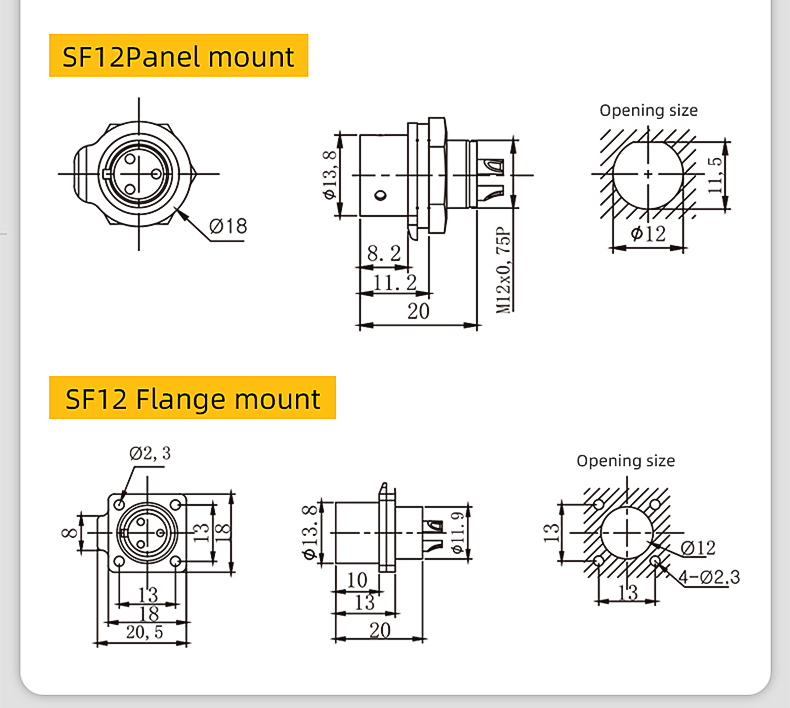

Product size

Circular Connector

Circular Connector
